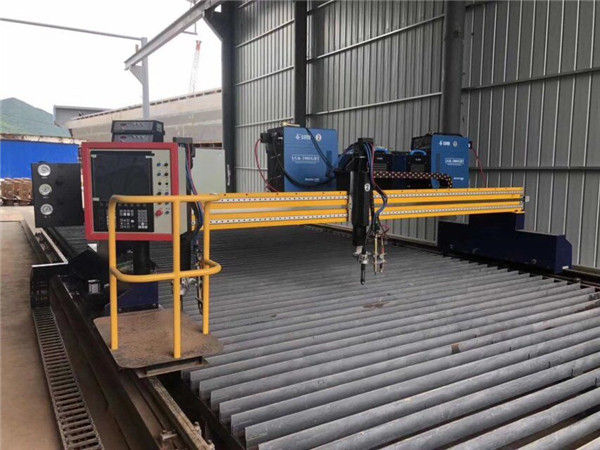

Gantry Plasma snijmachine 3mx8m
Basis informatie


Model nr .: 3MX8M
Snijgas: zuurstof + acetyleen of propaan
CNC-systeem: Beijing Start CNC
Motor en Driver: Stepper & Nbsp; Motor en Driver
Software: Fastcam Software
Precisie verplaatsen: 0.01mm per stap
Rijmodus: Lineaire gids en rack-uitrusting
Cutter Torch-koelmethode: luchtkoeling of waterkoeling
Huidig: Bron 30-400A Plasmasnijder
Doorlooptijd: 7 dagen
Nest-software: Fastcam
Specificatie: 3000X8000MM

Kenmerken


1.All-gelaste structuur, Y, X-as met tandheugel en lineaire geleidingsaandrijving, Z-as met elektrisch automatisch heffen, om snijsnelheid en kwaliteit te garanderen.
2. Machine met smeersysteem, automatisch afzuigsysteem en stofdicht. 3.De set-up is heel eenvoudig, alle soorten CAD-afbeeldingen kunnen rechtstreeks door ons systeem via de U-schijf worden gelezen. De software kan automatisch edict-afbeeldingen zijn.
4.Collocated Udisk-interface en automatische conversiesoftware voor het snijden van code voor CAD-tekening, CAD-tekening kan rechtstreeks in de snijplotter worden ingevoerd via de U-schijf.
5.Tips voor elke bewerking worden op elk moment weergegeven op het scherm, zodat operators ons systeem kunnen gebruiken zonder getraind te zijn of de instructies te lezen.
6. Geconcentreerde indicatielampjes voor verschillende haperingen. Diagnose van de haken is in één oogopslag duidelijk en het onderhoud is gemakkelijk en snel.
7.Er zijn noodzakelijke toetsen voor de bewegingsbediening in de toortsslede, zodat de operator de toorts gemakkelijk naar de juiste plek kan verplaatsen.
8.Met breekpunt of onderbreking van de stroom, geheugenfunctie.

Parameter


Naam Brug CNC snijmachine
Model3000 6000 × × 13000 6000 × × 1A× 3000 6000 1 x + 1A
Snij typesOxy-fuelPlasmaOxy-fuel en plasma
StructuurGantry, dubbele aandrijving
Spanwijdte en geleiderail3000 × 6000mm
Effectieve snijafmetingen2400 × 4500mm
transmissieLangsdradige en dwarsgerichte hoofdwagens: tandheugel Transversale slakkarretje: stalen gordel
BuistransmissieTransversaal: Industriële kunststof sleepketting;

Longitudinaal: hangende katrollen of aardende sleepketting

Snijdikte6-150 mm zacht staal

2-40mm zacht staal, RVS, messing, aluminium, enz. (Afhankelijk van de plasmacapaciteit)Oxy-fuel 6-150 mm;

Plasma: hangt af van de plasmacapaciteit;

Torch No.1 (2 is een optie)1 (2 is een optie)2
Hoogteregeling van de toorts (THC)Gemotoriseerde fakkelbesturing (CAP auto THC is optie)Arc-voltage auto THC

Arc-voltage auto THC voor plasmasnijden

Gemotoriseerde fakkelbesturing voor zuurstofsnijden
